LEDライトによる空間演出テスト
DIAheartとDMXkingを使用したLEDライトのテストを行いました。

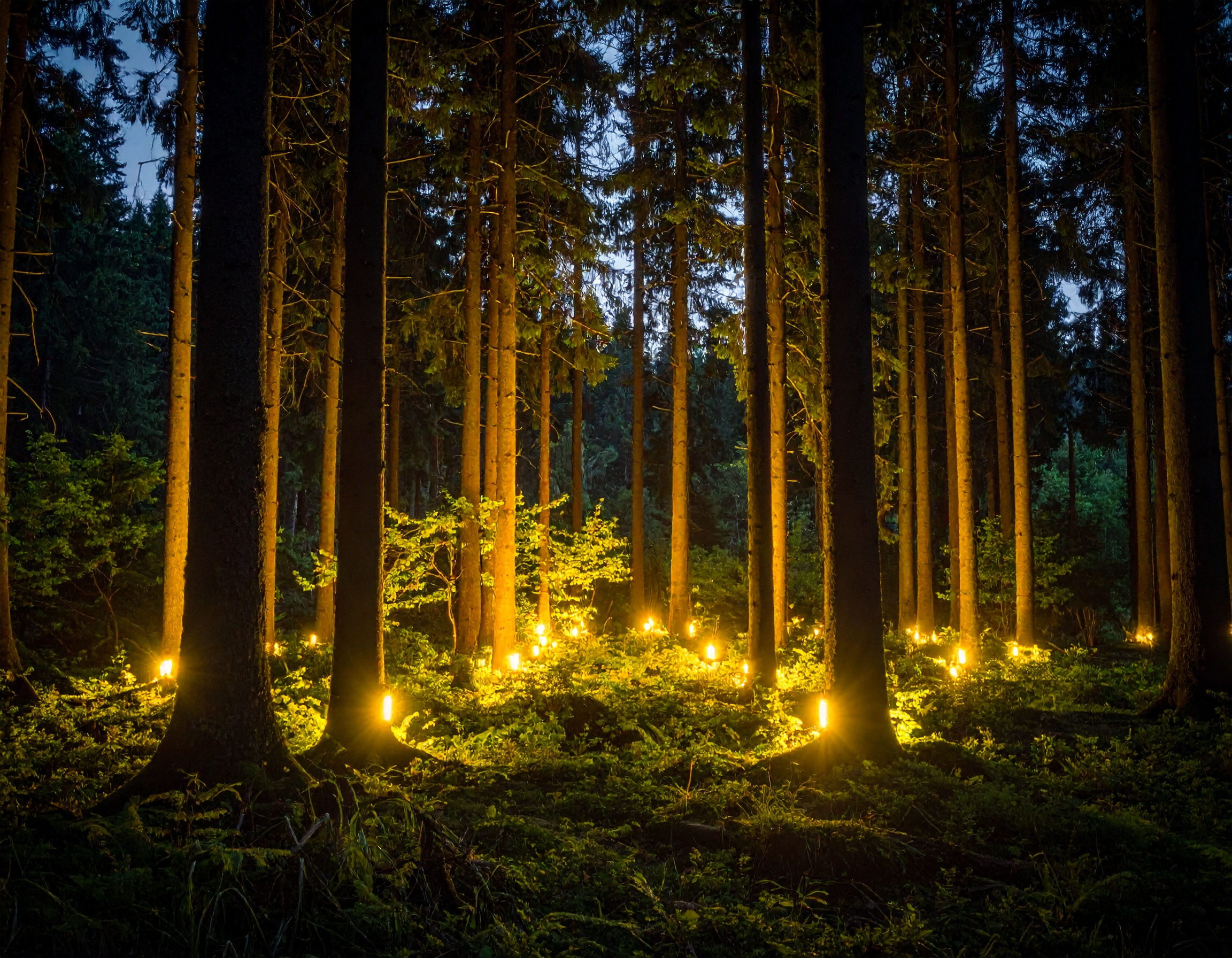

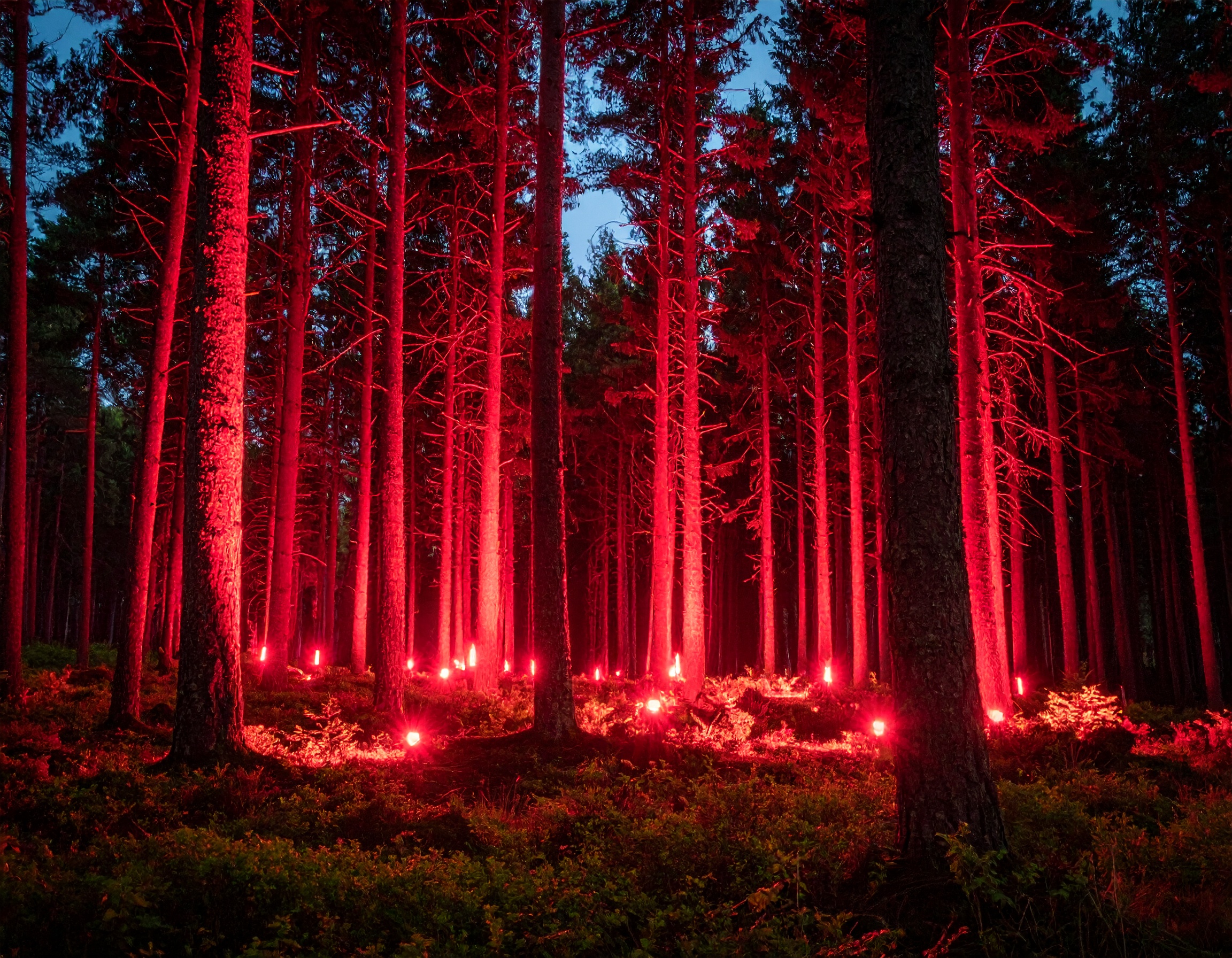

このシステム構成により、森や建物などの野外空間を、最小限の機材で手軽にライトアップできます。
LEDパーライトは防水タイプがあるので雨対策もバッチリ！
今回はLEDパーライト2台のみでテストを実施しましたが、100台以上の同時制御も可能です。
空間演出やライトアップの導入をご検討の方は、お気軽にご相談ください。
※DIAheartの使い方はこちらのページの下に記載しています。
〇DIAheart使い方 設定方法
DIAheart[ダイヤハート]とTouchdesigner[タッチデザイナー]を接続して設定しました。PCはWindoesです。
※DIAheartは外部DMX信号を保存してボタンで再生、または自動再生ができます。
設定のソフトも日本語でわかりやすいです。初心者設定方法のまとめを書いていきます。
〇DIAheartとTouchdesignerの接続方法
DIAheartとPCはLANケーブルで直接繋ぎます。
DIAheart設定用のソフトがあるのでこちらはダウンロードします。
DIAheart HP(インストールからソフトをダウンロード＆インストールしてください)
http://kuwatec.co.jp/diaheart/jp/man/index.html
①DIAheart電源ON 機器本体とPCをLAN接続
②DIAheartSetというソフトがインストールされるのでソフトを起動

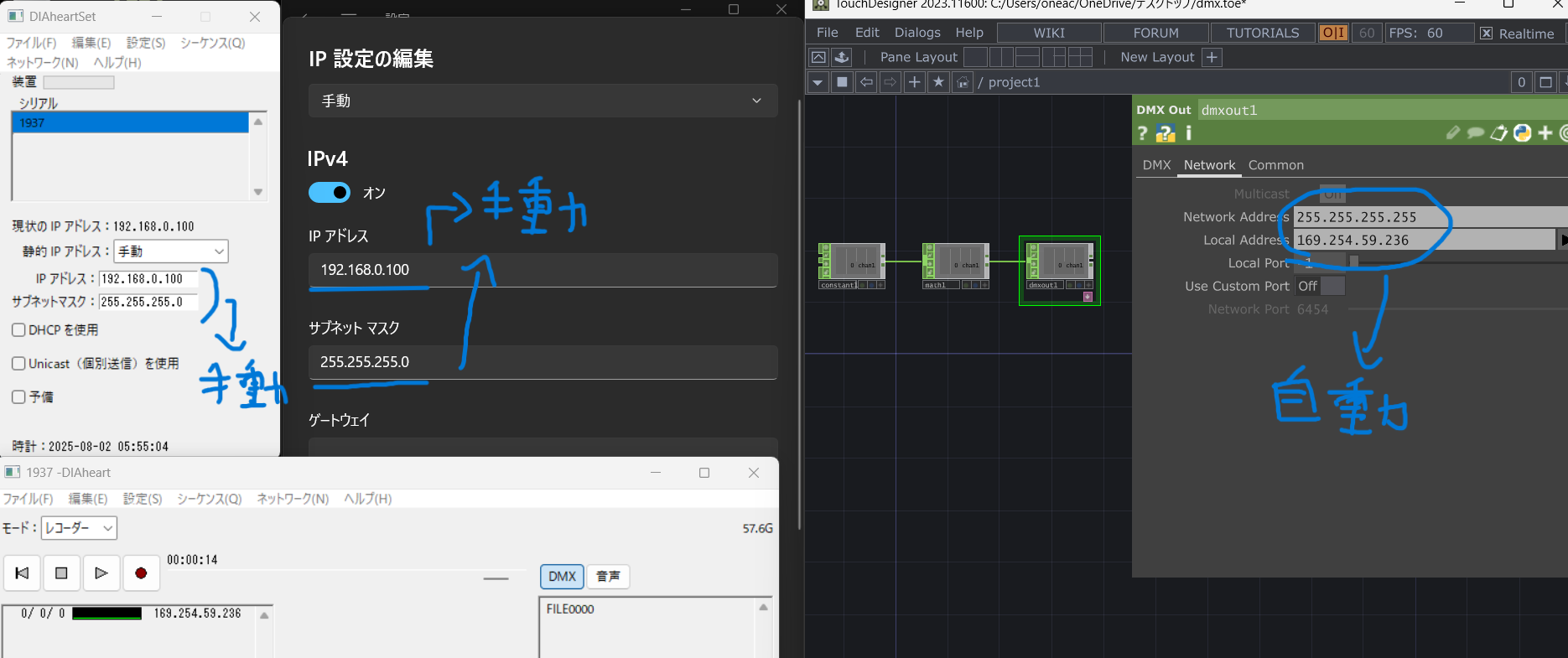

③Touchdesignerを起動 IPアドレスの設定 DMX信号を送れるようにする
DIAheartSetのシリアル番号 今回の機器だと[1937]をダブルクリックすると設定用の画面が開きます。

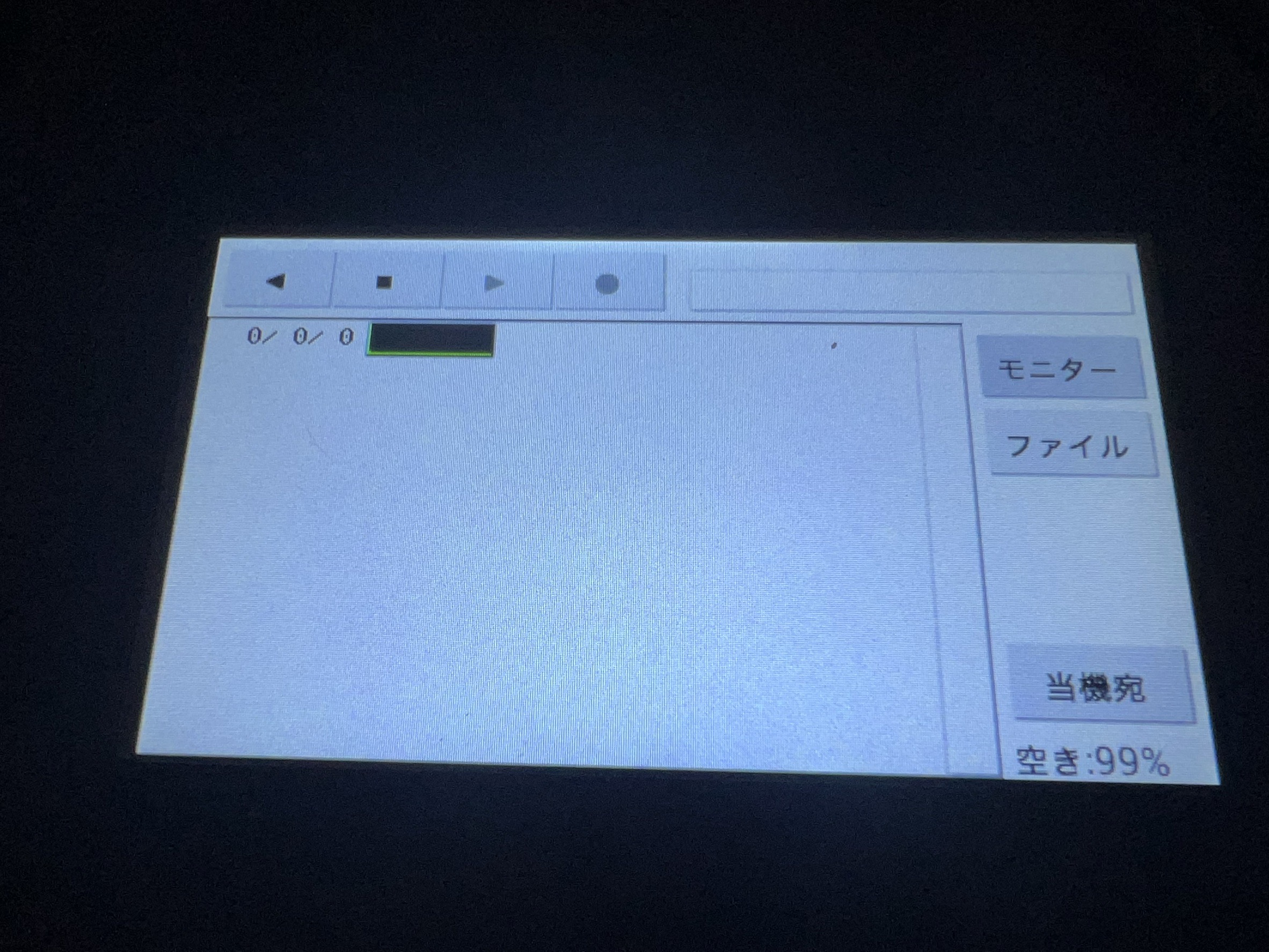

0/0/0という数字がDIAheartSetにも本体にも表示されていれば接続完了です。

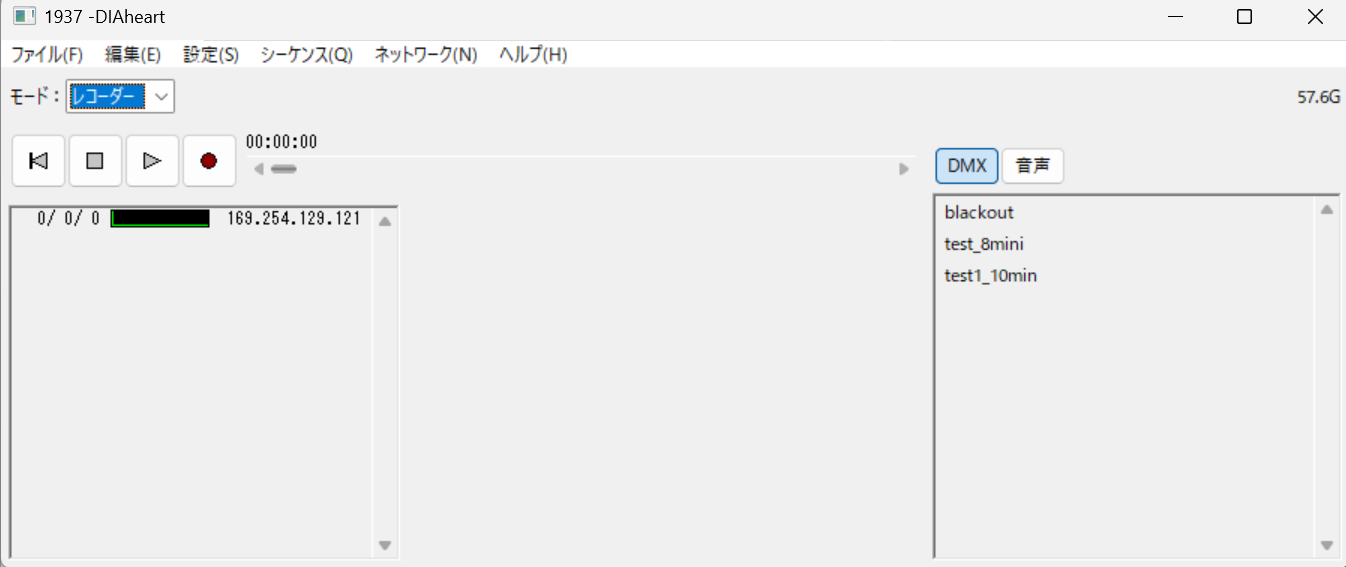

〇DIAheartSetでTouchdesignerのDMXを記録
DIAheartSetのモード→レコーダーの画面で録画ボタンを押して、TouchdesignerのDMXを操作するとDMX信号を記録します。

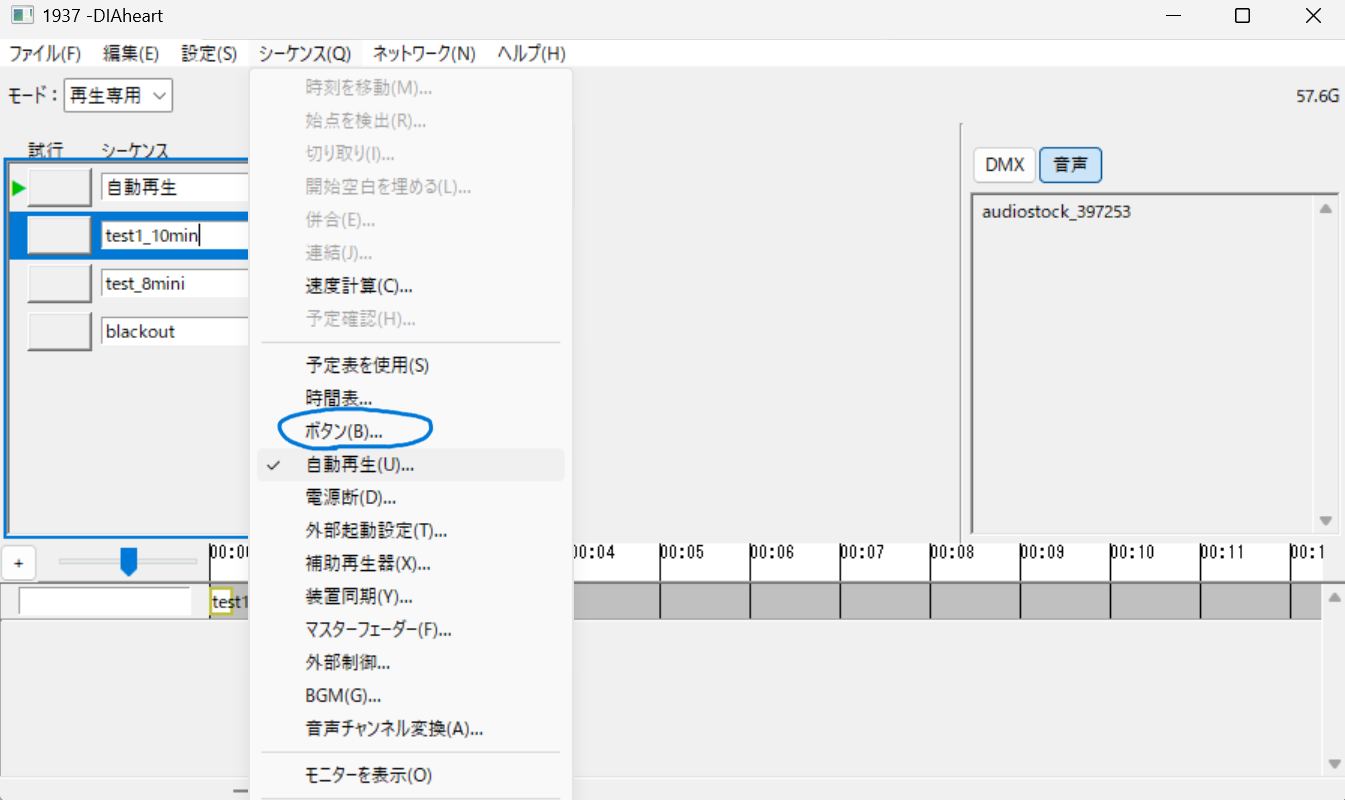

〇DIAheart ボタンの設定
続いてDIAheartSetのモード→再生専用の画面でボタンの設定や自動再生設定を行います。
まずはボタンの設定から
シーケンスからボタンを選択
ボタンの横・縦に必要な数字をいれます。
シーケンスの場所にレコーダーモードで保存したDMXのデータをドラックします。
シーケンスの保存ができました。

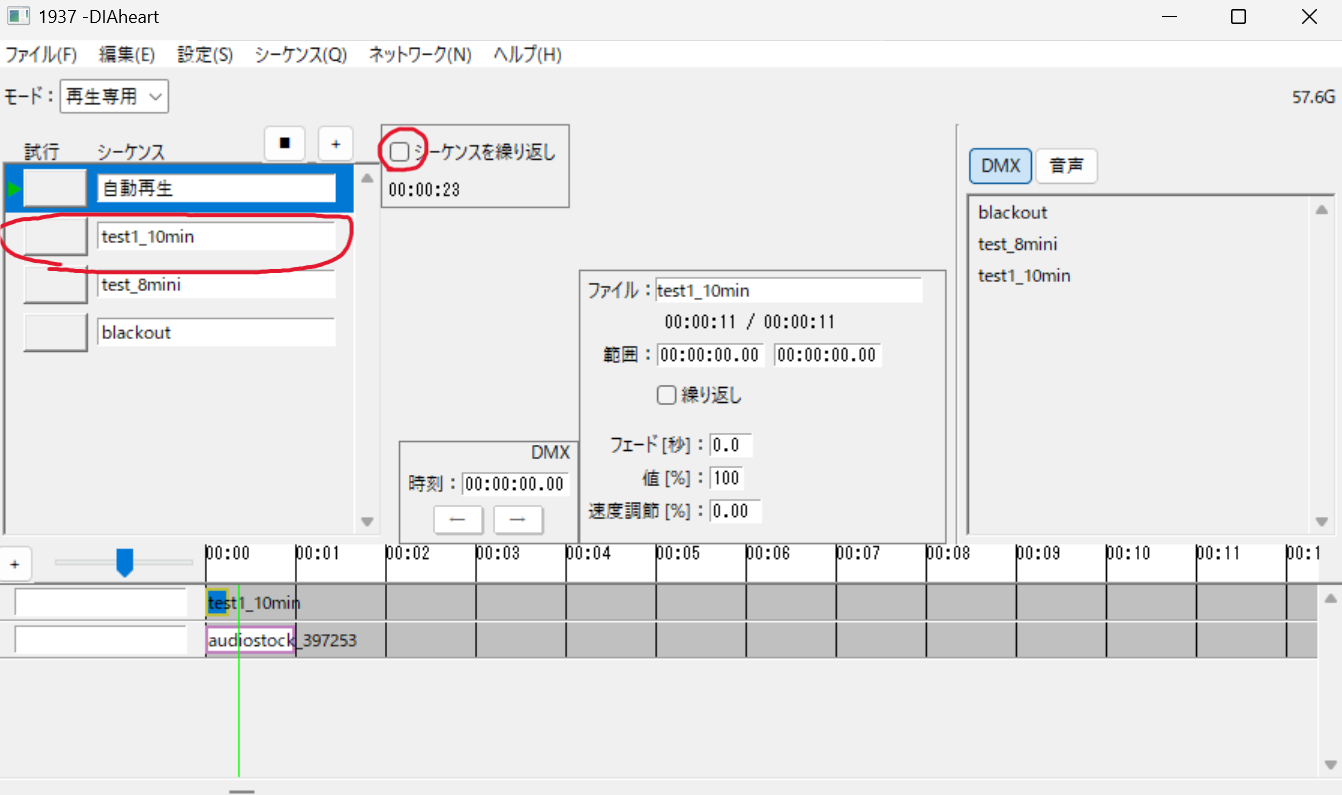

シーケンスを繰り返しにチェックをいれなければ1回再生で終了 → 自動再生へ
チェックをいれていれば繰り返しされます。

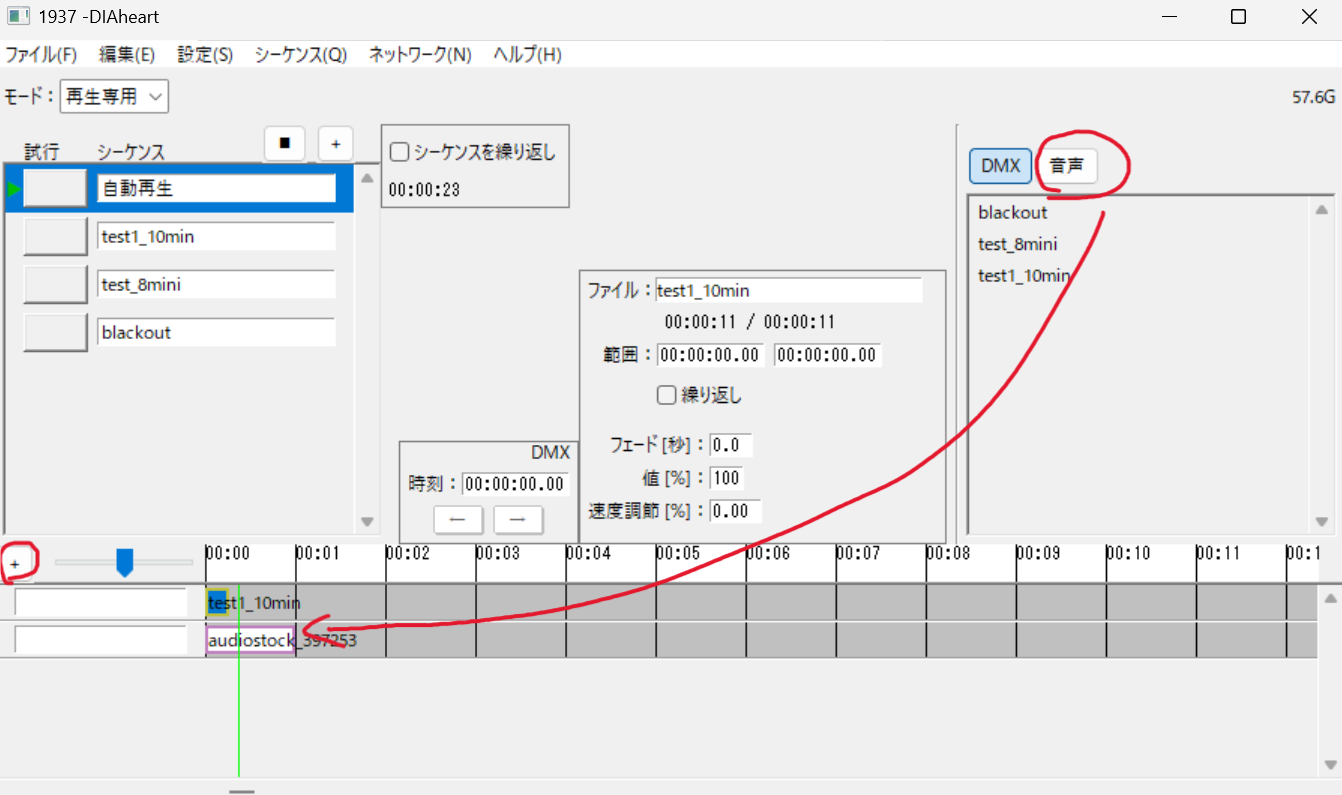

音声は右側の音声をクリックするとドラック＆ドロップで読み込みします。
その後に左下の＋をクリックしてから音声をドラックするとDMXファイルと一緒に再生が可能です。
ボタン再生の設定完了です。
保存してDIAheartからDMXライトに繋いでボタンをクリックして確認してください。

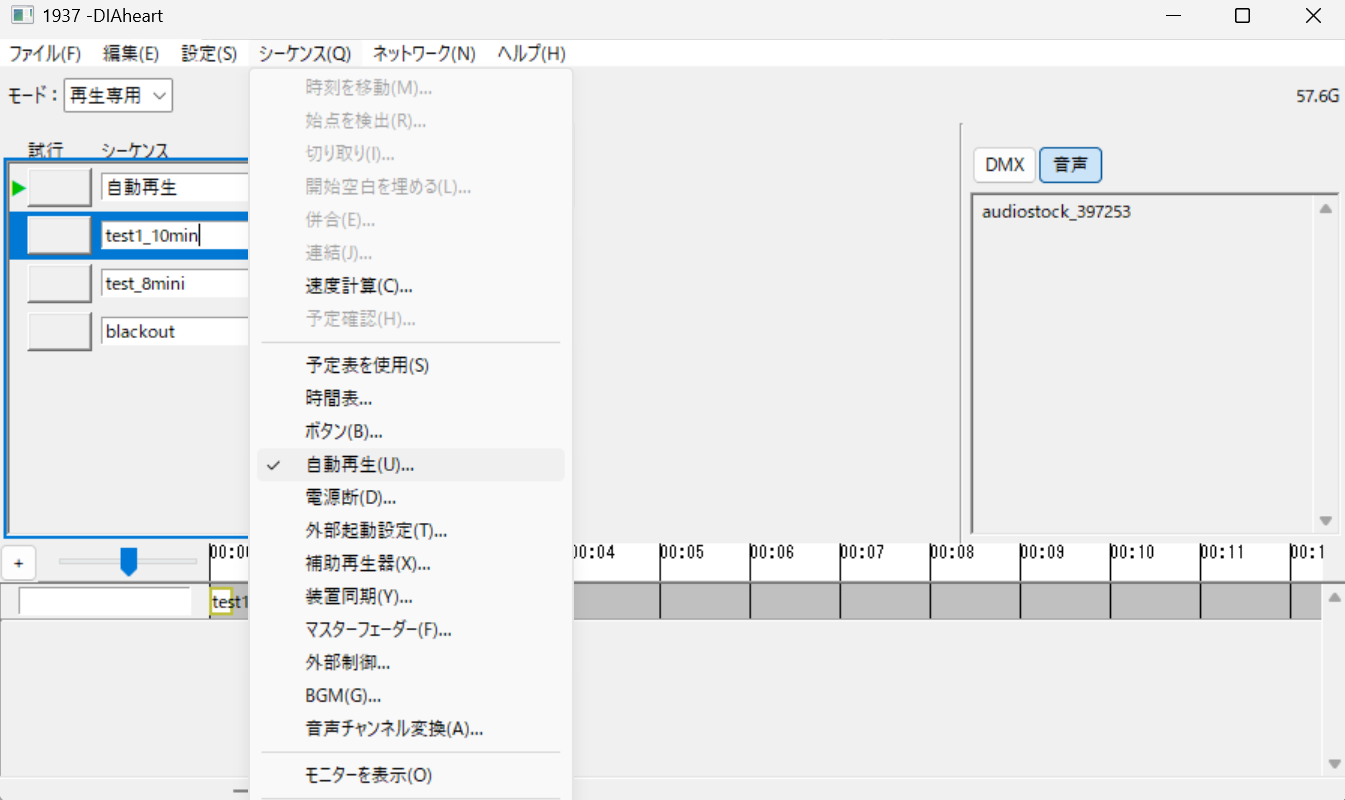

〇DIAheart 自動再生
〇自動再生 電源を入れたときに自動的に再生する ループ再生する
〇ボタンを押して再生した際にシーケンスの繰り返しにチェックが入っていない場合、自動再生へ切り替わる
シーケンスから自動再生を選択
シーケンスをドラックしてください。
自動再生の完了です。
〇DIAheart ファイルを削除する方法

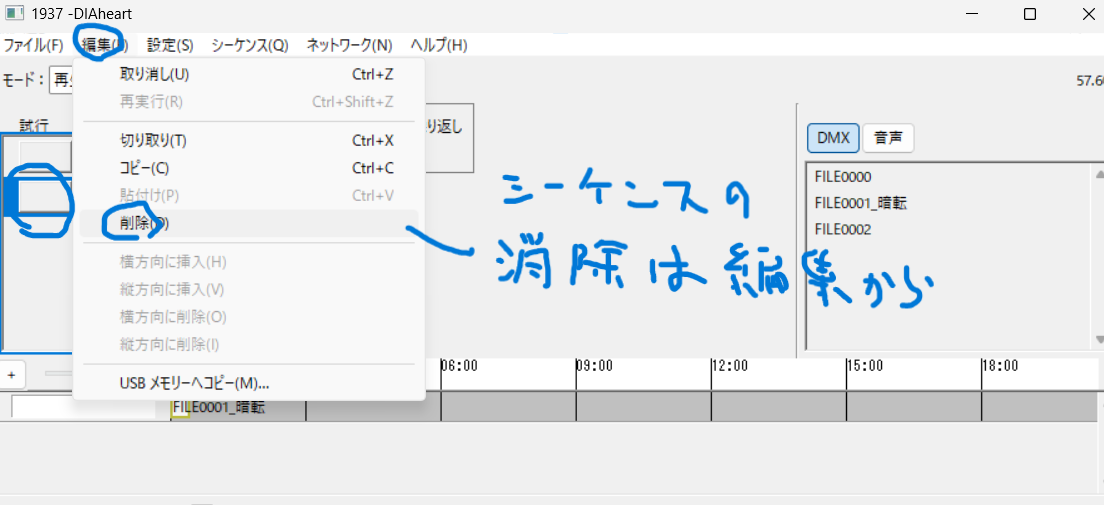

左側のボタンなどに保存したファイル削除は選択して編集から削除

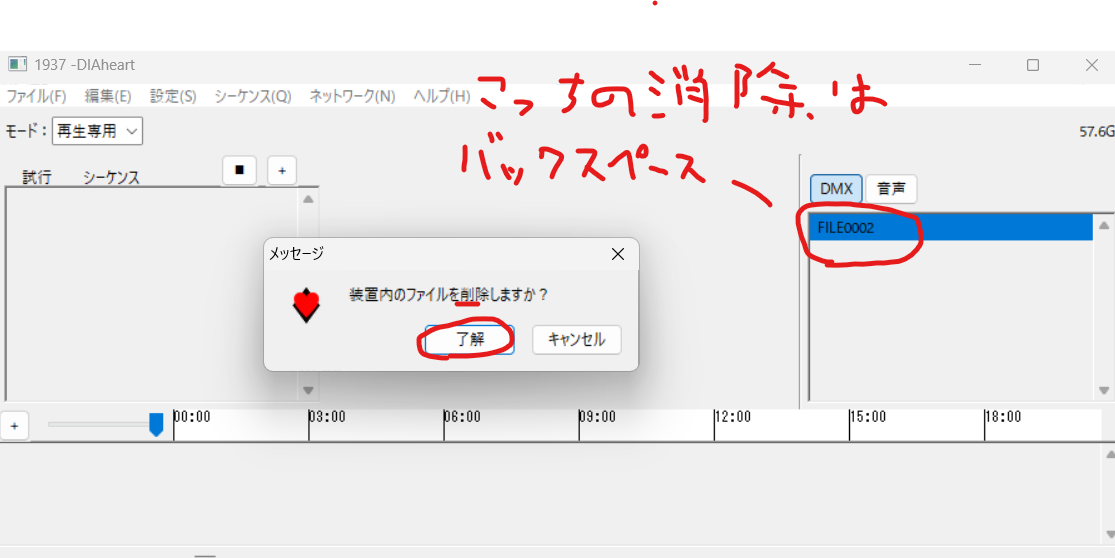

右側シーケンスの削除は選択してバックスペースで
〇DIAheartまとめ
・レコーダーでDMXファイルを保存
・再生専用のその後の設定を行う
・ボタンの設定 ボタンを作ってからシーケンスをドラックする
・ボタンの再生で繰り返しにチェックはずっと繰り返す 入ってなければDMXデータがなくなった時に自動再生へ
※自動的にシーケンスから次のボタンのシーケンスにはいかない
・自動再生 別の信号がなければずっと繰り返す
・音声ファイルを入れる事も可能 DIAheartからはUSB変換で音声ファイルを出力する
・DMX 512 チャンネル、44Hz、400 ユニバースの記録／再生が可能。

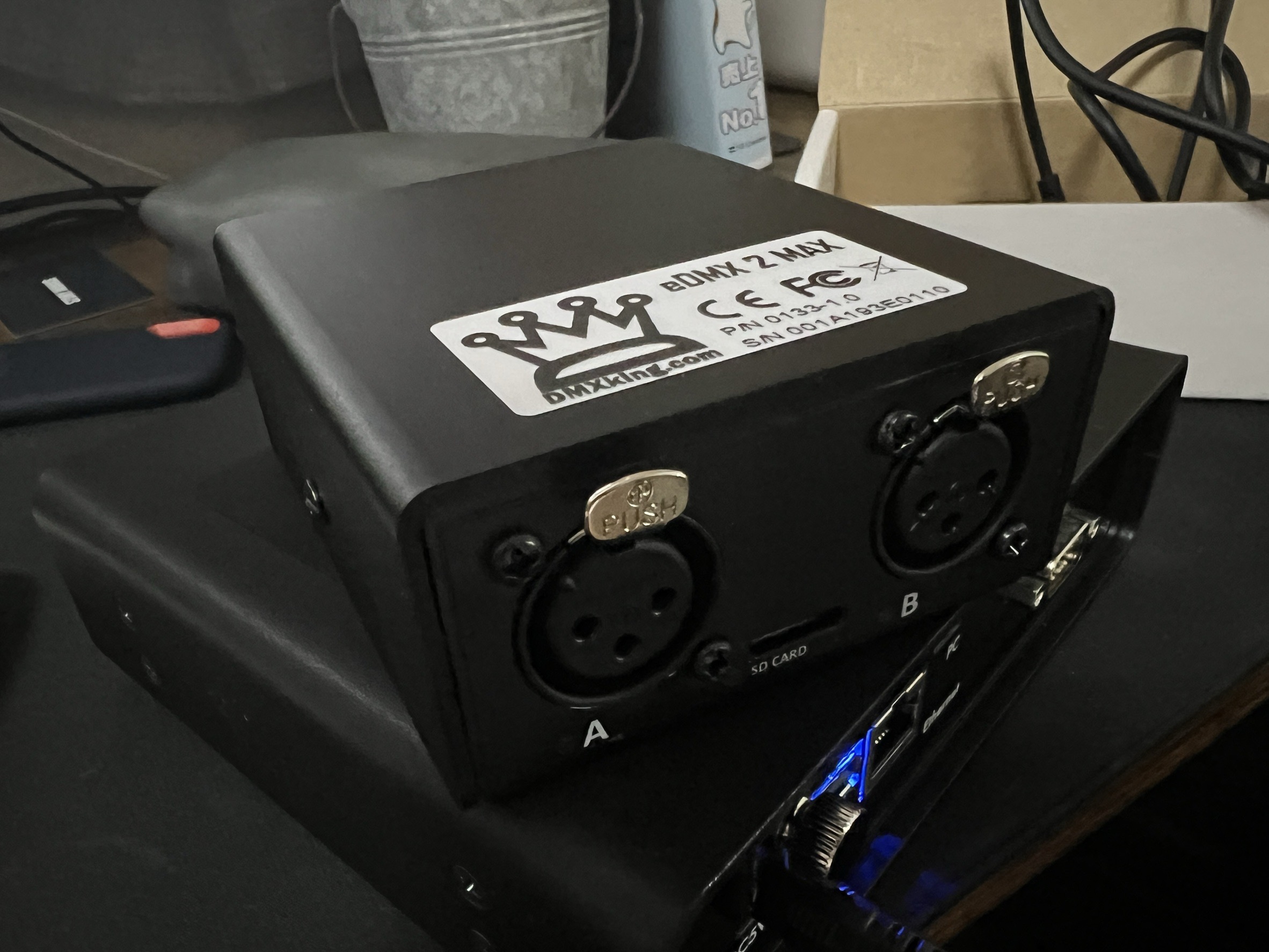

DIAheartからDMXライトへはDMXkingを使用しています。
細かい設定もいらず差し込むだけで使えるので便利です。
DIAheartからの音声出力はUSB変換が必要です。
その他スケジュール設定などもあるみたいですが、ここはまたテストしてみてから記事は追加していきたいと思います。もっとライトの台数を増やして森や建物にライトアップ、空間演出していきたいと思います！
